2009年10月08日

BLR i-CON II  第一部、完

さてさて

以前の記事でi-CON II の取り付けをした後にパワーチェック行くと言ったばちぇら


逝ってきましたよ



まあ結果は概ね予想通りでした


もし、大幅パワーアップを期待しているのでしたらがっかりモノですけどね・・・



再び例のバイク屋に赴いたばちぇら





店長「あーあの時のNinjaのにーちゃんか。
ってノーマルじゃん! なにやってんの!






いきなり怒られました




サブコンを取り付けた旨を話し、再びパワーチェックへ!

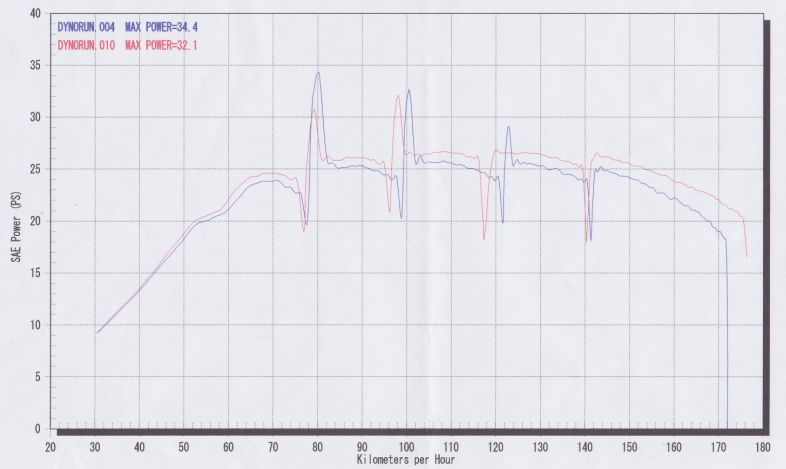

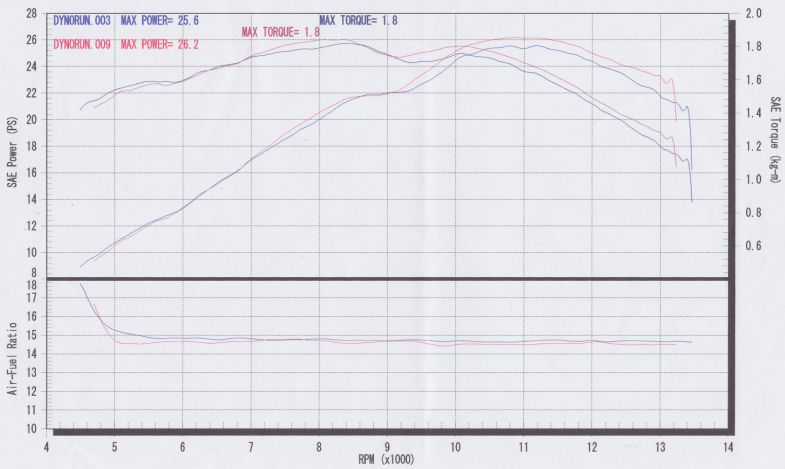

青:フルノーマル
赤:i-CON?標準マップ



んー

高回転がめっちゃ良くなってる

低回転が予想外にだめだめ


これらのデータをみながら今後について考えて行こうと思う



因みにマップはi-CONに付属していた初期マップである






さてさて。まず、
9500rpmから上については何も言うことは無い
十分である



んで気になる点その1
8500rpmの谷

通常、燃調操作で純正を下回る出力はありえない

なぜなら、設定を純正値にすれば純正と同じだけの出力は確約されているからである

んーこの辺は個体差があるのかな?
BLR純正マップをそのまま使っていたが、ある程度自分のバイクに合わせて色々しないといけないみたいだ

純正並みは出ているのですが、この回転数は最大トルク発生点でもあるので大切にしたい

正確な回転数は8500~9200rpm間の燃調を見直す


落ち込む寸前の8400rpmの補正は+4.9%
ここは問題ない このままの補正で十分だろう

落ち込む発端となった8500rpmの補正は+5.0%
一番落ち込んでる8800rpmの補正は+3.8%


ぶっちゃけ
細かすぎてばちぇらの手に負えない・・・

不感症なばちぇらは乗り味でこの変動とか良くわかんないので前後で推測してくしかないかぁー

落ち込みの折り返し点、9100rpmの補正値は+2.6%

すっかり調子を取り戻した9200rpmの補正値は+2.2%



ふむぅ・・・
BLRの標準マップ見た人なら分かると思うけど、
ちょうどこの辺りの回転数で濃い状態から薄い状態に一気に持っていってるんだよね

うーん

薄くするタイミングをもう少し早めれば良いのかな??


数百rpmとか一瞬で過ぎるので、この回転数で濃い薄いの乗り味なんてさっぱりわからん
推測でいくしかない






つぎ
6000rpm~7000rpm間

純正の測定誤差と言っても良いレベル

でもでも7000rpmを過ぎた辺りでトルクもりもりなのでこの辺り、頑張れるかもしれない



6000rpmの補正値は+4.0%
6500rpmの補正値は+4.6%
7000rpmの補正値は+5.3%
7100rpmの補正値は+5.4%



だから細けぇんだよ!!


んー
この辺は走りこむしかないかなぁー

直感で少し薄くしてみましょう







5000rpm前後はいじりません
この辺、アクセルの開け初めなのでデータに信頼性がありません

とは言っても見るべきところはあり、それは空燃比

同じように急激ににアクセルを開けても
i-CON入りの方が素早く燃料を投入していることが分かります

i-CONの機能の一つ、加速ポンプ機能がしっかり働いてる証拠ですね


コレは、高回転域でのレスポンスアップに大きく貢献します



まあ、でも
低回転域では加速ポンプが裏目ってる気もするねこれ・・・



んー・・・・うん
低回転では加速ポンプ機能を停止しておこう

BLR初期値では4000rpmから加速ポンプ機能が作動する設定です
これを6000rpmから作動するようにしよう








と、いうわけで
とりあえずばちぇらマップが完成した
吸排気ノーマル
2次エア 未停止
i-CON?を取り付けただけ
の車種でやれば、ばちぇらがそれなりのパワーアップ保障します

改善点の提案は受けますけど、クレームは受けません・・・
自己責任で・・・・




メイン補正値

  rpm   Gain %
1 : 1000   0
2 : 2000   0
3 : 3000   0
4 : 4500   +2
5 : 5500   +3
6 : 6500   +4
7 : 7500   +6
8 : 8400   +5
9 : 9300   +2
10:10000   -1
11:12000   -1
12:14000   -1

その名の通り、基礎となる補正
Ninja250R純正値は中低速が薄く、高回転が濃い状態にある
これは、排ガス試験のあるアイドリング付近、及び常用域に当たる回転数での排ガス浄化に特化しつつ、高回転ではエンジン保護のために濃い状態で出しているというわけだ
と、いうわけで、低回転では濃くしつつ高回転では薄くする補正を加えてある
アイドリング付近の値を弄ってないのは、アイドリングが不安定になるからである

え? 環境はどうなった??
大丈夫です
NOx減ってます
酸性雨対策万全
つーかメーカーだって排ガス測らない回転数は濃くしてるわけだし、その回転数を薄くしたのです
おお、環境対策万全!  ばちぇらは環境対応です
高回転は結構濃めなので、もう少し薄くしてもいけそうです。が、
さらに薄くする場合、温度にご注意
気にせず行けるのは-2%位でしょう




スロットル補正
 開度% 補正値%
1:  0    1
2: 10    0
3: 20    0
4: 30    0
5: 40    0
6: 50    0
7: 60    0
8: 70    0
9: 80    0
10: 90    0
11: 100    0

その名の通り、スロットルの開度に応じた補正です
Ninja250Rはとても優秀な純正マップなので、この値を弄る必要性がありません
だけどもばちぇらはスロットル開度0%で補正+1%を設定
ま、要するに高回転でのエンジン保護のためですな
具体例
メイン補正で高回転が薄くなってます
高回転でスロ開度0(即ちエンブレ)をかけた時も、薄い補正がされてしまいます
でも、スロ補正が入っているので、±0%、即ち純正と同じ濃さでエンブレをかけられるというわけです
高回転を薄くした人は、それに応じてスロ開度0の値を弄りましょう
でも、スロ開度0を弄るとアイドリングが不安定になります
やりすぎ注意
アイドルが不安定になった時は値を0にすると改善すると思います
高回転での保護は大丈夫か?って思う人もいるでしょうが、BLR初期マップではこの補正は入ってないので大丈夫でしょう

こんなときパワコマだったらスロ補正を回転数別にいっぱい作れるので、アイドル付近の開度0は0%だけども、1万回転での開度0%は+3%とかできます
でもそんなの細かすぎて扱いきれません
一般人のばちぇらはアイコンで十分



スロットルレスポンス

TP開度%  設定値%
1:  0      2
2: 20      2
3: 40      2
4: 60      2
5: 80      2
6: 100      2

加速ポンプ関連の設定です
これは解説書を見ても分かりにくい・・・
ばちぇらも実はよく分かりません
サンプルタイムと合わせて使うものなので、詳しい説明はそちらで





サンプルタイム

  rpm   設定値ms
1: 2000    5
2: 4000    10
3: 6000    30
4: 8000    30
5: 10000    30

サンプルタイム、要約すると「加速ポンプの受付時間」です
その受付時間内に受けた変化量に上記のレスポンス補正値の積を補正に加えます
意味がわからない
こういうことなのかな?
0.3秒の間にスロットルを50%⇒100%まで持っていったとする
その時の回転数は6000rpmだったとすると、受付時間は30ms=0.03秒
0.03秒の間に受けた変化は、50%⇒100%つまり50%分の変化量の1/10、
つまり、変化量は5%である
その5%分の変化量にレスポンス補正の値、「スロ50%~100%の間は2%」で補正かけて
5%*2%=0.001%
それが30sm毎に0.3秒間続くわけだから、合計で0.1%分多く噴射??
んん?
でもそれだと、サンプリングタイムの必要性が・・・
それにモニターモードによると噴射量は一瞬数%濃くなるしなー・・・
まったく意味が分からない
ばちぇらの理解力が足らないのか?
この点は説明書を載せるので、だれか頭の良い人解説してくれ・・・



具体的に何%位の補正がかかるのかが不明

この点は下手に弄らず、BLRマップ準拠
なんとなくだけど弄り方は分かったので、少しだけサンプリングの回転数を高回転に持ってきています








ほぼ新車なばちぇらでさえ、BLR初期値では合わない部分があった
よって、この値を鵜呑みにせず、きちんと自分のバイクに合わせてセッティングしてください


ん? BLR初期マップ?
買えば付いてくるので、知りたい人は買って下さい
(データだけ貰ってモノはパワコマを使う人がいると、ばちぇらが怒られそうなので)












さて

第一部なんて変な言い回しの記事ですね

だってそうでしょ?


燃調を弄る道具なんて、吸排気を弄るためのフラグに過ぎないのですから・・・


・・・死亡フラグで無いことを祈るばかり・・・
